变压器的直流电阻是变压器制造中半成品、成品出厂试验、安装、交接试验及电力部门预防性试验的必测项目，能有效发现变压器线圈的选材、焊接、连接部位松动、缺股、断线等制造缺陷和运行后存在的隐患。

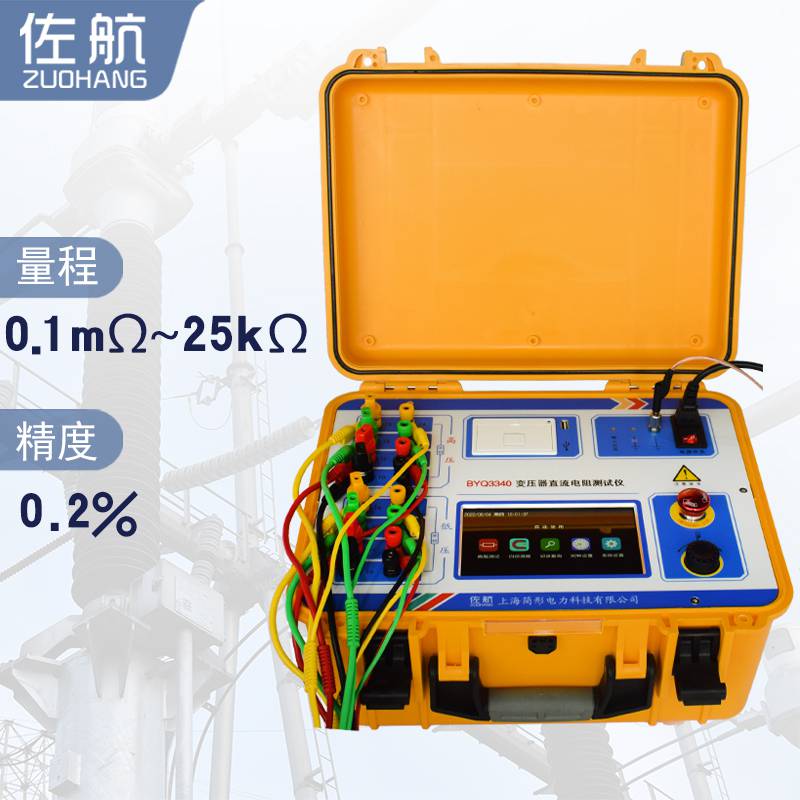

三通道20A直阻测试仪是集助磁法测试、三相测试（Yn，Y、△）和消磁功能于一体的***快速测试仪，屏幕采用真彩色大屏幕高分辨率液晶显示屏，触控加飞梭旋钮操作，方便现场使用。仪器具有中文菜单提示功能，操作简便直观，一次接线完成所有直阻测试项目，测试速度快，准确度高，量程宽。
高、低压依次将黄、绿、红、黑接线钳接到变压器出线柱头上，当变压器没有中性点，只接a、b、c三相即可。旋转测试钳检测接触是否良好。
变压器侧接线方法

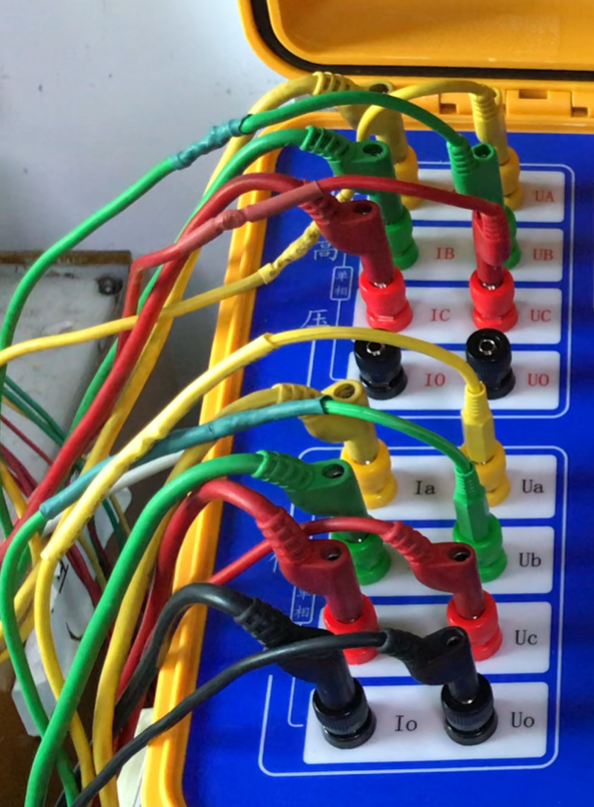

测试线另一端分别按照黄、绿、红、黑插入仪器柱头上，高低压依次接好
40A直阻测试仪仪器端接线
仪器接好测试线后，开机进入主测试界面
仪器采用7寸全触控屏+一键飞梭旋钮操作
40A直阻测试仪开机主界面
点击直阻测试，进入直阻参数设置界面
直阻测试参数设置
1. 输入试品编号
2. 分接位置：当前的实际分接位
3. 测试温度：当前的测试温度，此温度不影响测量值，但影响折算值
4. 折算温度：统一为75度，无需更改
5. 测试绕组：选择待测试绕组，高压侧、低压侧、中压侧
6. 测试相别：绕组带中性点试品的可进行三相Yn同测，无中性点的选三相Y/D方式测试
7. 绕组材料：根据实际情况输入，绕组材料选择不影响当前测量值，影响折算值
8. 测试电流：三相同测时仪器可输出电流20A，单相测试时仪器输出电流40A
参数设置完成后，点击开始测试

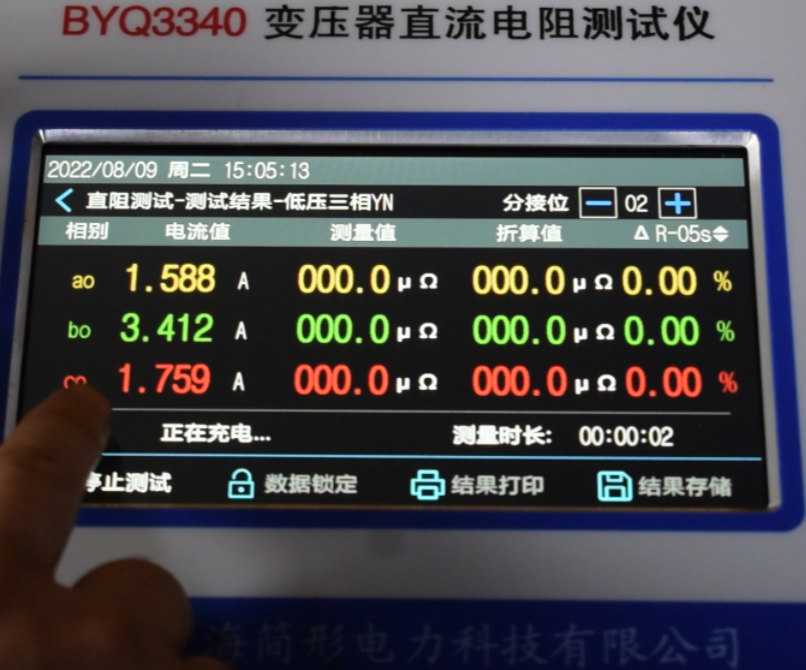

40A直阻测试仪测试中
此时a、b、c三相同时有电流输出，仪器采用A+C的输出电流模式，即B相电流=A+C电流之和，电流稳定后，仪器显示当前阻值、75度折算值、5秒内阻值变化率
测试完成后，如果是绕组带有载分接开关的变压器，此时可进行锁定数据，打印、存储数据后，直接动作有载开关，刷新数据进行下一个档位的测试即可
测试完成后点击停止测试，仪器放电完成自动返回测试界面，在进行拆线操作
三相不带中性点时可以选择三相Y/D测试或者单相测试

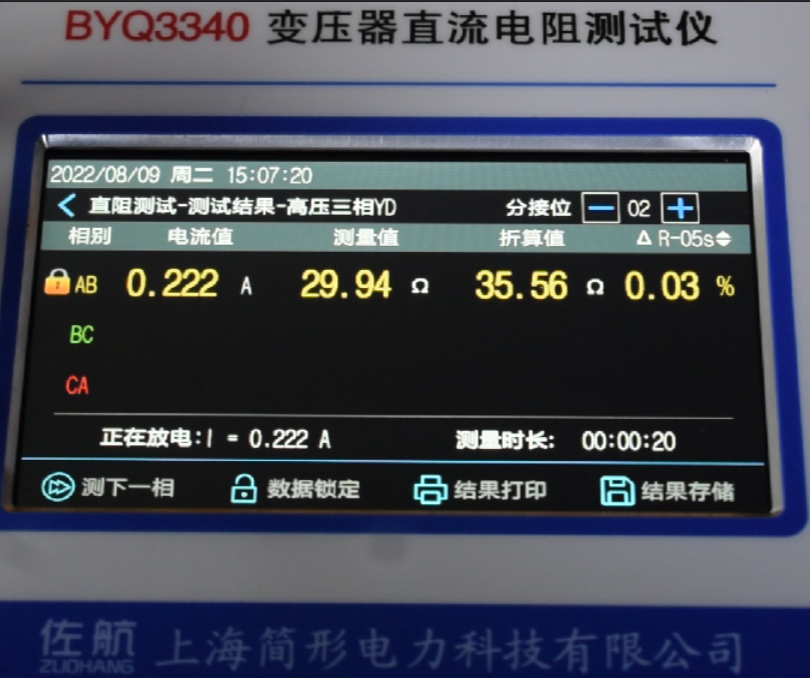

三相Y/D测试时，采用的是三相逐相测量，当AB相电流稳定后，锁定数据，点击测下一相，仪器自动放电，自动切换相别测试，观察5秒内变化率趋近于0时，锁定数据继续下一相测量
三相数据都达到稳定状态后，点击完成测试，仪器自动计算三相不平衡率，然后进行打印、存储等操作
大型主变高压侧测试完成后进行消磁处理时，点击进入消磁界面
选择消磁相别AB、BC、或者单相A0，选好后，选择合适的电流，电流为10A
点击启动消磁，整个过程自动完成
