发布时间：2024-07-08 09:43:33
变压器的直流电阻是变压器制造中半成品、成品出厂试验、安装、交接试验及电力部门预防性试验的必测项目，能有效发现变压器线圈的选材、焊接、连接部位松动、缺股、断线等制造缺陷和运行后存在的隐患。
单通道直阻测试仪测试时，每当测试完一相，仪器放电后，在进行换相操作

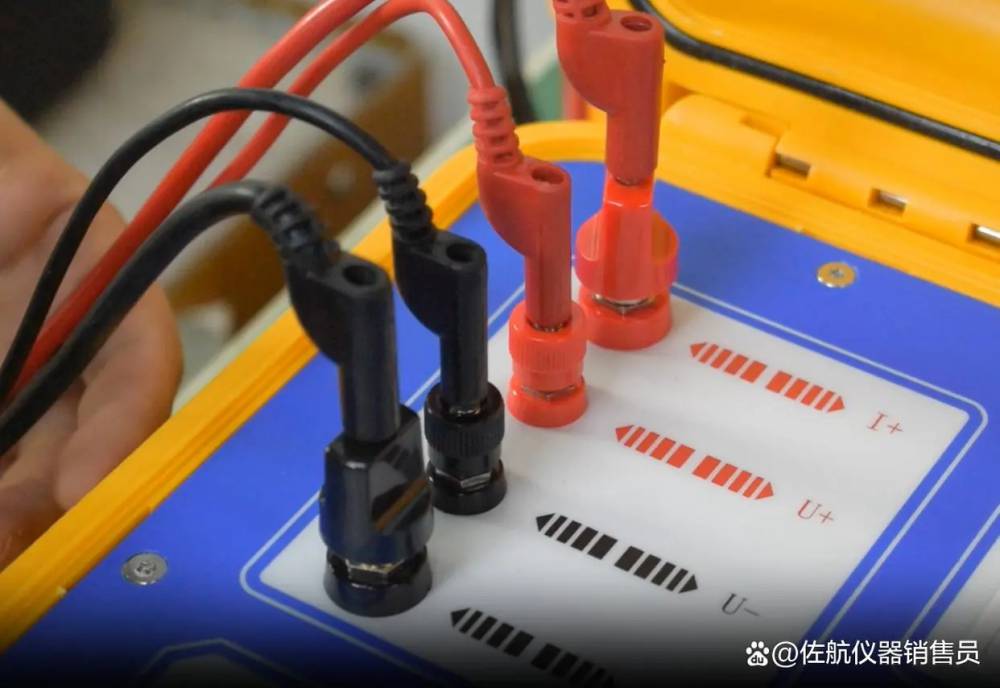

单相直阻测试仪的主测试线分为红、黑两条，每条测试线又分有电压、电流两个插头，粗线触头对应仪器的电流端子，细线触头对应仪器的电压端子，黑红两条测试线分别接好仪器端
单相直阻测试仪仪器端接线方法
将两个测试钳分别连接到待测试的变压器绕组触头上，转动测试钳，***接触良好
变压器端接线方法
每当测试完成后，仪器放电后，在进行换相操作。
换相操作
仪器采用 7 寸工业级真彩触控大屏，加一键飞梭操作，接好测试线后仪器开机，进入主测试界面。仪器带有直阻测试、记录查询和时钟设置等功能

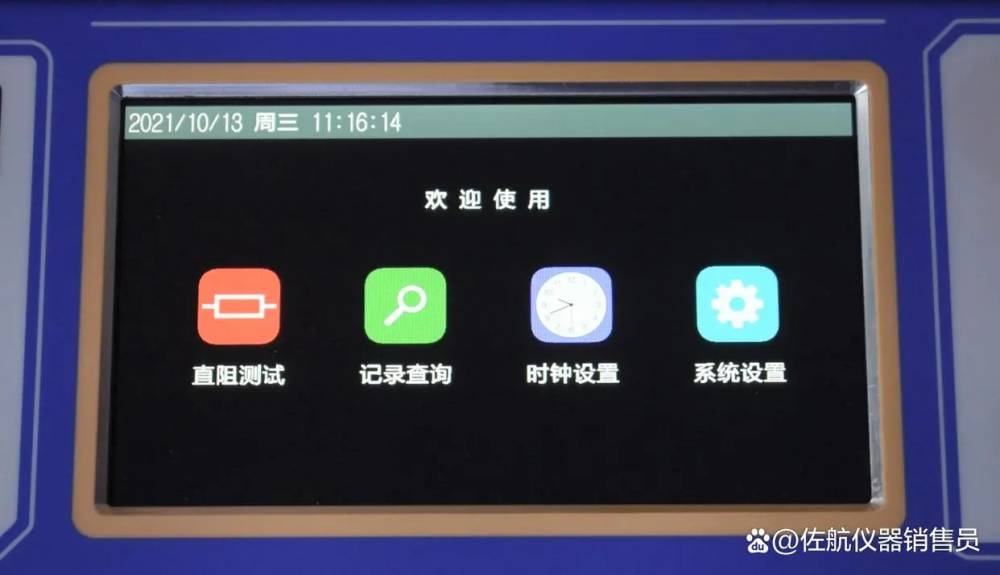

仪器开机主界面
点击进入直阻测试界面，按照实际情况进行参数设置

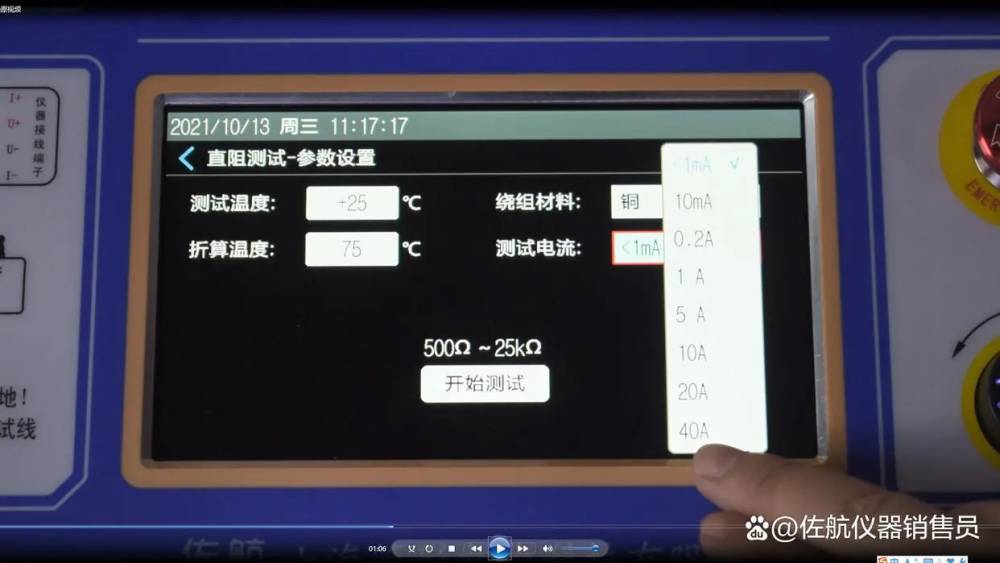

直阻测试界面
测试温度：设置当前的试品温度，此温度不影响测量值，但影响折算值
绕组材料：可输入铜或铝。绕组材料也会影响折算温度值，但不影响实际测量值
折算温度：按国标统一为75度，无需更改
测试电流：仪器设置有8档不同的电流档位，分别为：40A、20A、10A、***、1A、0.2A、10mA、<1mA，每个电流档位都有对应的测量范围
测试电流档位可选
参数设置完成后，点击开始测试按钮，仪器进入测试界面。测试时，仪器输出恒定电流值。到达目标值后，仪器开始显示数据，待数据稳定后，可进行数据锁定、数据保存和打印

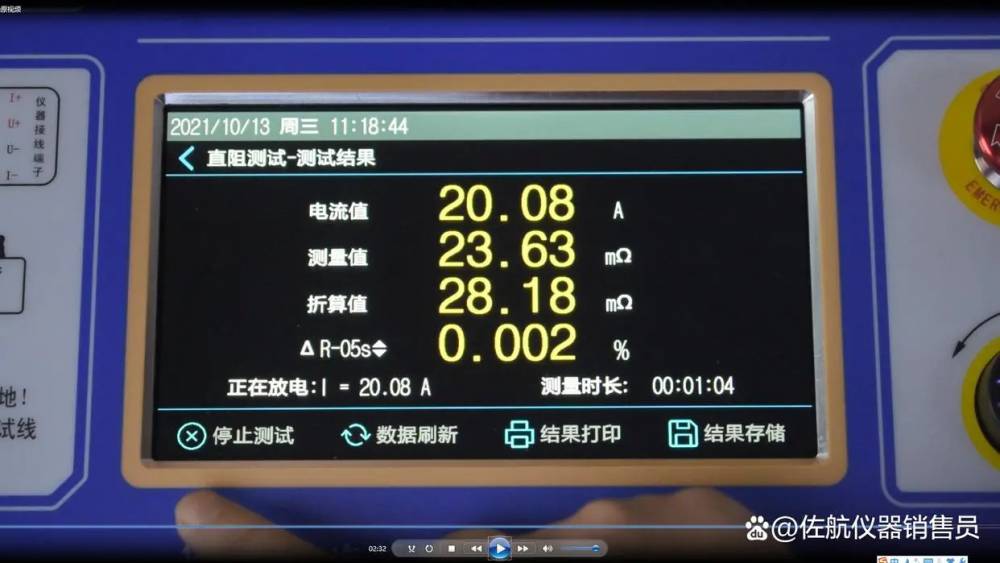

仪器测试结果
R-05s指的是数据在5秒内的变化率，此变化率数值越低说明数据越稳定，还可以选择不同时间的变化率，5s、15s、30s

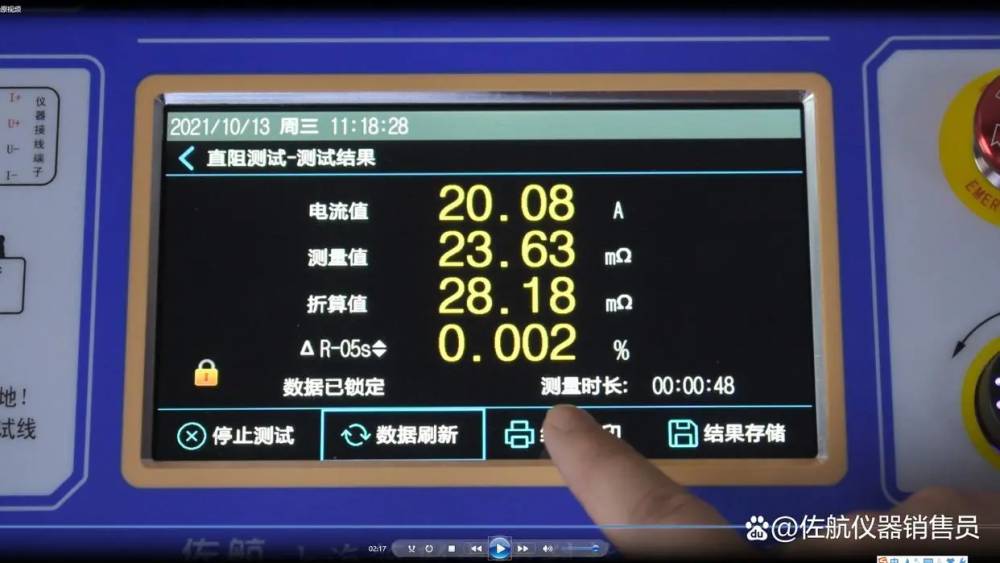

测试完成锁定数据，点击停止测试，仪器自动进行线圈放电
测试完成仪器放电中
放点完成仪器返回初始界面后，说明放电完成，在进行换相、停止测试拆线等操作
