发布时间：2024-07-08 09:43:21
佐航 BYQ3720PK 变压器容量测试仪是用于配电电力变压器容量测量、变压器空载及短路损耗测量的仪器，并具有谐波分析功能，方便对现场电网质量的分析。该仪器电路设计精巧，思路独特，仪器内部采用***的六路同步交流采样及数字信号处理技术，成功的解决了低功率因数测量及多路信号在市电条件下同步测量和计算的难题。同时仪器测量引入了必要的校正（如：电压校正、电流校正、温度校正、频率校正），从而使其性能优越，功能强大，体积小，重量轻，操作简单方便，数据准确可靠，可完全取代传统仪表的测试方法，可显示并记录用户关心的所有测量数据，可作为现场高精度交流指示仪表使用。本仪器使用大容量锂电池供电，以***仪器的超长使用时间，大大提高工作效率，减轻劳动强度。

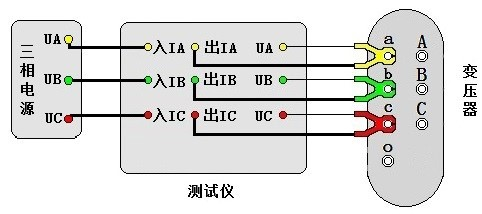

三相空载损耗测试接线
将三相电源的“UA”、“UB”、“UC”分别接入仪器的电流输入端子“入IA”、“入 IB”、“入 IC”，将仪器的电流输出端子“出 IA”、“出 IB”、“出IC”及电压端子“UA”、“UB”、“UC”分别接到变压器的低压侧，变压器的高压侧开路，接线见下图。

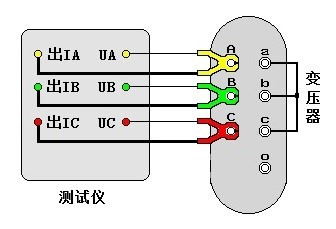

三相负载损耗测试接线
1. 使用内置电源
将仪器的电流输出端子“出 IA”、“出 IB”、“出 IC”及电压端子“UA、“UB”、“UC”分别接到变压器的高压侧，变压器的低压侧要可靠短路，并确保接触电阻可以忽略，以免影响测试数据，接线见下图
2. 使用外置电源
将三相电源的“UA”、“UB”、“UC” 分别接入仪器的电流输入端子“入IA”、“入 IB”、“入 IC”，将仪器的电流输出端子“出 IA”、“出 IB”、“出IC”及电压端子“UA”、“UB”、“UC”分别接到变压器的高压侧,变压器的低压侧要可靠短路，并确保接触电阻可以忽略，以免影响测试数据，接线见下图
